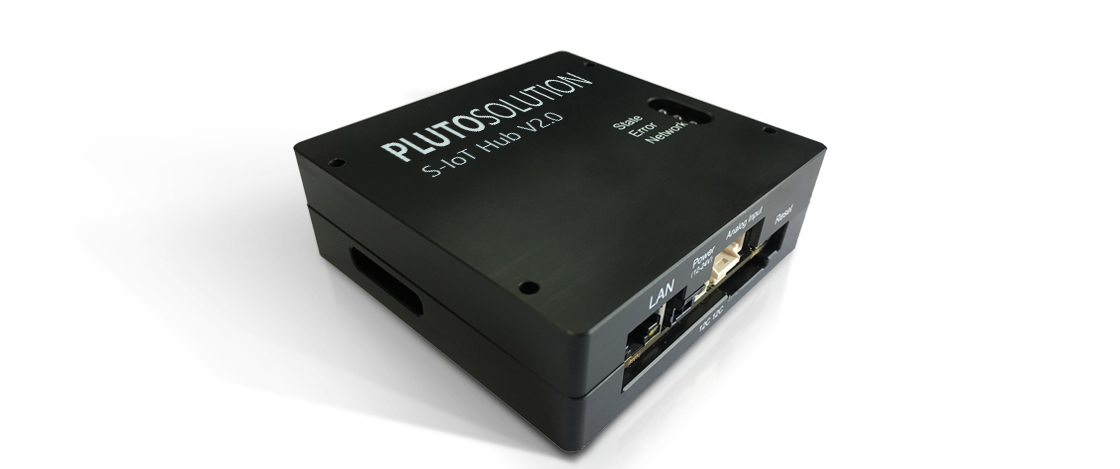

OHT 고장예지 IoT 솔루션 [OPH–1100]
OHT 고장 예지 솔루션은 OHT 운영 환경에서 필수적인 예방 정비를 위한 무선통신 기반의 센서 모듈로써,
예방 정비에 필요한 OHT 의 진동, 슬로프, 속도, 모터 상태 등 다양한 정보를 수집/전달 합니다
- 고성능 삼성 ARTIKS 탑재
- - 고성능 ARTIK5 (Dual Core Cortex A7)
- 예방 정비 실시간 모니터링/전송
-
- Gyro 센서를 통한 경사로 인식
- 속도, 토크 등의 모터 상태
- OHT 이벤트 보고
- 서버로 상황별 이벤트 전송 및 알람 - 정밀 ADC 장착으로 대용량 데이터 처리
- - 2Khz X 8CH 데이터 동시 처리 및 1Khz의 진동 데이터 실시간 처리
- 센서 추가 등의 외부 확장을 위한 포트 지원
- - I2C : 2Port
- 추가 진동 측정을 위한 Sub 제퓸 추가/연동 지원
-
- HUB : Particle 측정
- SUB : 진동 측정 - 산업 환경을 고려한 다양한 통신 방식 지원
- - WIFI, ZIGBEE, BLE 통신 모듈 내장
- 초소형 사이즈로 OHT 장착 용이
-
- HUB : 92mm X 88mm
- SUB : 52mm X 52mm - Self-Test 기능 지원
- - 자가 진단용 Self Test 기능 지원 - 상태표시용 LED 제공

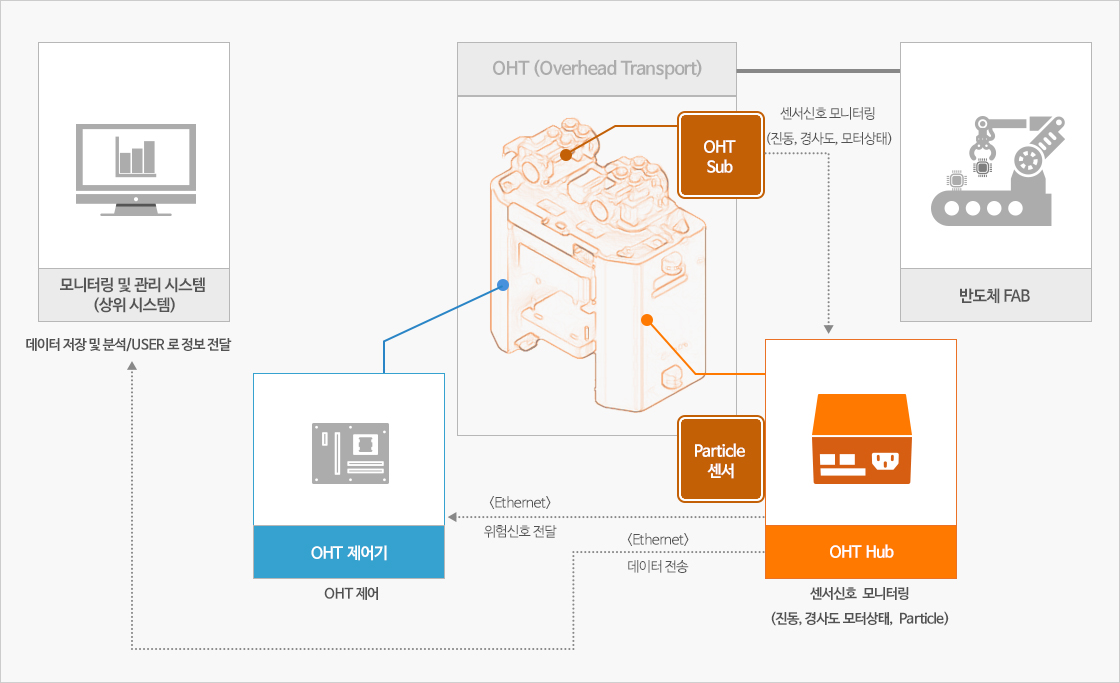

적용 시스템 구성
주요 SPECS
| 구분 | 내용 | |
|---|---|---|
| IoT모듈 | 삼성전자 ARTIK 520 | 삼성전자 ARTIK 520 |
| 무선 |
• Wi-Fi 802.11ac (5GHz) • Zigbee 802.15.4 (2.4GHz) |
• Zigbee 802.15.4 (2.4GHz) |
| 센서 | 가속도 센서 | 가속도 센서 |
| ADC | 16-bit 8 채널 AD Converter | - |
| 전원 | 12V ~ 24V 2A | 12V ~ 24V 2A |
| 포트 |
• Micro SD Card Slot • I2C 포트 2개 • Debug UART 포트 1개 • ADB (Android Debug Bridge) 포트 1개 |
• I2C 포트 1개 (전원 TTL 레벨 3.3V) • Debug UART포트 1개 • ADB(Android Debug Bridge) 포트 1개 |
| S/W기능 |
• 가속도 센서 데이터 수집 • ADC 데이터 수집 • 2축 각도 계산 기능 • Defect 기준 설정 및 Defect Data 수집 • OHT SUB Module 에서 전송되는 가속도 데이터 수집 • OHT 제어기 및 진단 서버 통신 기능 • S/W 업데이트 • 오류 로그 저장 |
• 6축 가속도 센서 최대 1KHz Sampling 데이터 수집 • Zigbee 통신을 사용하여 HUB 로 가속도 전송 |
| 작동온도 | 0 ℃ ~ 70 ℃ | 0 ℃ ~ 70 ℃ |
| 무게 | 204 g | 48.5 g |
| 크기 | W92±0.5 * D88±0.5 * H30±0.5 | W52±0.5 * D52±0.5 * H18±0.5 |
