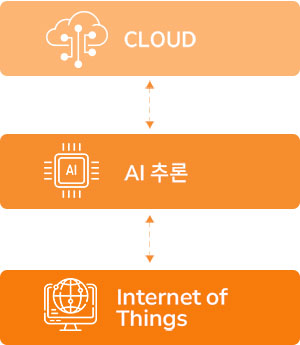

AI 추론 엔진 탑재로 이상 감지 응용 (응용 예: 화재 감지, 모터 진동을 통한 이상 감지)

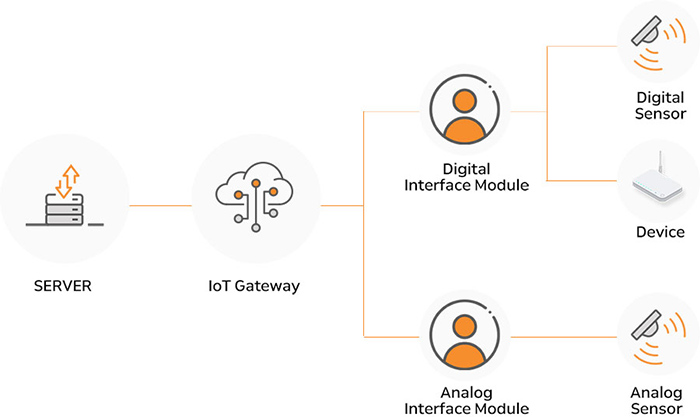

최대 2개의 Interface Module과 유선으로 연결
Interface Module 및 Sensor부 전원 공급

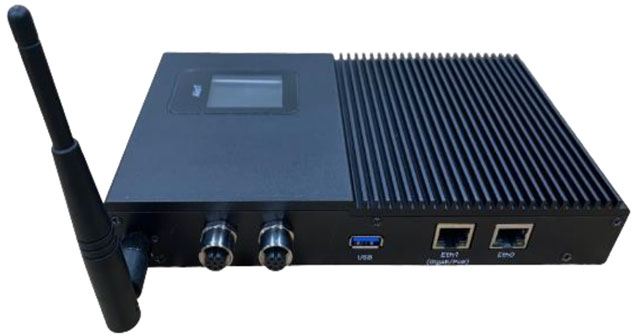

실시간 영상 분석을 위한 GigE 및 USB 3.0 방식 고속 카메라 인터페이스 제공
타겟 Sensor의 변경, 타겟 Sensor의 통신 방식 변경 시 해당 Interface Module만 교체 가능
타 설비로의 이전 및 재사용 용이
Edge 프로세싱 기술
각종 Sensor 기기에서 수집된 데이터를 클라우드와 같은 중앙 집중식 데이터 센터로 보내지 않고 EDGE Gateway 에서 실시간 처리하는 방식으로 데이터 흐름 가속화를 지원하는 방식으로 대용량 데이터의 처리가 가능하고 데이터 처리 시간이 큰 쪽으로 단축되어 효율적인 산업 환경을 구성할 수 있다.
- 데이터 처리 시간의 단축
대시보드 설정으로 관리자, 작업자 별로 방출 모니터링 제공
- 주의/경고 이벤트 알림
AI 추론에 의한 이상 감지 혹은 설정한 임계치 값을 벗어난 경우 알람 제공
- 분석 리포트 제공
엑셀로 다운로드 가능한 주, 월, 분기 리포트 제공
▼ ▼
PINIX IoT 모니터링 화면
01

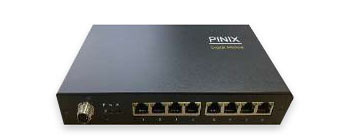

PINIX Digital I/F Module
다양한 Digital Sensor 및 장치의 데이터를 수집하여 IoT Gateway로 전송하기 위한 8채널 Digital Interface 모듈 입니다.
IoT Gateway 모듈로 부터 24VDC 구동 전원 수급
Sensor 및 장치 구동을 위한 24VDC 혹은 5VDC 전원 공급 (생산 옵션)
8채널 RS232/422/485 통신 지원
상위 Gateway로 수집 데이터 전송
02

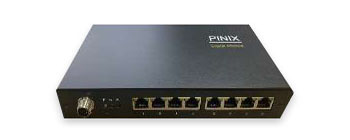

PINIX Serial I/F Module
다양한 Digital Sensor 및 장치의 데이터를 수집하여 IoT Gateway로 전송하기 위한 8채널 Serial Interface 모듈 입니다.
IoT Gateway 모듈로 부터 24VDC 구동 전원 수급
Sensor 및 장치 구동을 위한 5VDC 전원 공급
8채널 UART/I2C 시리얼 통신 지원
상위 Gateway로 수집 데이터 전송
03

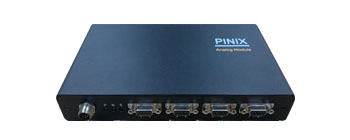

PINIX Analog I/F Module
Analog Input을 지원하는 다양한 Sensor 및 장치의 데이터를 수집하여 IoT Gateway로 전송하기 위한 8채널 Analog Interface 모듈 입니다.
IoT Gateway 모듈로 부터 24VDC 구동 전원 수급
8채널 12bit, 8K/Ch
전류 Sensor 연결을 위한 DSUB-9 젠더 옵션 제공
상위 Gateway로 수집 데이터 전송
04
PINIX DAQ I/F Module
PINIX Main Module 과 연결하고 IEPE Sensor를 통해 진동 및 소음 측정을 위한 인터페이스 모듈로 IEPE DAQ 1대 당 최대 4개의 IEPE Sensor 연결을 통해 동시에 Analog Sensor 데이터 수집 및 처리하기 위한 IoT Gateway 입니다.
채널 IEPE (Integrated Electronic Piezoelectric) Sensor Analog 입력 제공
동시에 4개 24-bit Delta-Sigma A/D Converter를 통한 고해상도 측정 가능
05
상용 IOLINK Master Module Interface
IOLINK Input을 지원하는 다양한 Sensor 및 장치의 데이터를 수집, 전송하기 위한 범용 Sensor 게이트웨이 로서, 최대 8개의 Sensor 연결 지원하는 IoT Gateway 입니다.
각종 Sensor 기기에서 수집된 데이터를 클라우드와 같은 중앙 집중식 데이터 센터로 보내지 않고 EDGE Gateway 에서 실시간 처리하는 방식으로 데이터 흐름 가속화를 지원하는 방식으로 대용량 데이터의 처리가 가능하고 데이터 처리 시간이 큰 쪽으로 단축되어 효율적인 산업 환경을 구성할 수 있다.
